Columnas y bujes para portamoldes

  1. inicio
  2. productos
  3. accesorios para matricería de inyección
imagen

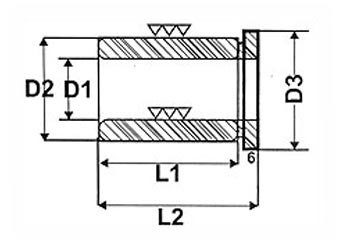

BUJES Ø 16
D1 D2 D3 L1 L2
16 24 28 12 18
17 23
23 29
30 36
36 42
42 48
49 55

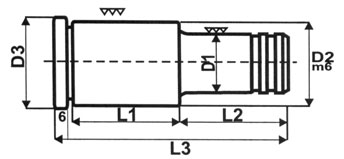

Columnas Ø 16
D1 D2 D3 L1 L2 L3
16 24 28 17 23 46
29 52
36 59
41 64
46 69
58 81
65 88
71 94
77 100
93 116
112 135
136 159
16 24 28 30 23 59
29 65
36 72
46 82
58 94
65 101
79 115
91 127
117 153
141 177
Columnas Ø 16
D1 D2 D3 L1 L2 L3
16 24 28 23 23 52
29 58
36 65
41 70
46 75
58 87
65 94
71 100
84 113
96 125
115 144
139 168
16 24 28 43 23 72
29 78
36 85
46 95
58 107
71 120
84 133
96 145
120 169
144 193
Columnas Ø 22
D1 D2 D3 L1 L2 L3
22 30 36 17 23 46
29 52
36 59
41 64
46 69
58 81
71 94
84 107
96 119
114 137
129 152
22 30 36 23 23 52
29 58
36 65
46 75
58 87
71 100
96 125
120 149
144 173
Columnas Ø 22
D1 D2 D3 L1 L2 L3
22 30 36 30 23 59
29 65
35 71
46 82
58 94
71 107
84 120
96 132
120 156
144 180
22 30 36 42 23 71
29 77
35 83
46 94
58 106
71 119
84 132
96 144
120 168
144 192
22 30 36 66 23 95
29 101
36 108
46 118
58 130
72 144
100 172
BUJES Ø 22
D1 D2 D3 L1 L2
22 30 36 12 18
17 23
23 29
29 35
35 41
41 47
47 53
56 62
66 72
72 78

Material: Acero SAE 8620 Cr.NI.C.
Tratamiento térmico: Cementado, templado y revenido
Dureza cuerpo 60±2 HRc.
Profundidad 1m.m.
Ejemplo de pedido: Columna D1-L1-L3 Buje D1-L2
