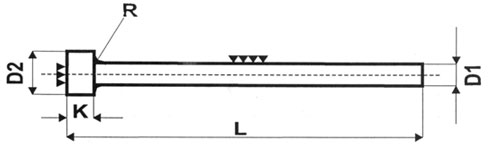

D1
g6
D2
-0,2
K
-0,05
L= Largo mm.
100 125 160 200 250 315 400
1,50 3 1,50 * * * *
2 4 2 * * * * * *
2,50 5 2 * * * * * *
3 6 3 * * * * * * *
3,50 7 3 * * * * * * *
4 8 3 * * * * * * *
5 10 3 * * * * * * *
6 12 5 * * * * * *
8 14 5 * * * * * *
10 16 5 * * * * * *
12 20 7 * * * * * *
14 22 7 * * * * * *
16 22 7 * * * * * *
20 26 8 * * * * * *

Material: Acero WS SAE-01
Dureza cuerpo 61±1 HRc.
Tolerancia cuerpo g6
Dureza de la cabeza 45±5 HRc.
Fabricación standard en origen, consultar stock
DIN 1530 Forma AH
