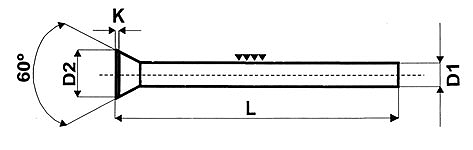

D1
g6
D2 K L= Largo mm.
80 100 125 160 200 250
1 1,80 0,50 * * * *
1,25 2 0,50 * * * *
1,50 2,20 0,50 * * * *
1,75 2,20 0,50 * * * *
2 3 0,50 * * * * *
2,10 3,20 0,50 * * * * *
2,25 3,50 0,50 * * * * *
2,50 3,50 0,50 * * * * *
2,75 4 0,50 * * * * *
3 4,50 0,50 * * * * * *
3,25 4,50 0,50 * * * * * *
3,50 5 0,50 * * * * * *
3,75 5 0,50 * * * * * *
4 5,50 0,50 * * * * * *
4,50 6 0,50 * * * * * *
5 6,50 0,50 * * * * * *
6 8 0,50 * * * * * *
6,50 9 1 * * * * * *
7 9 1 * * * * * *
8 10 1 * * * * * *
10 12 1 * * * * * *
12 14 1 * * * * * *
14 16 1,50 * * * * * *
16 18 1,50 * * * * *

Material: Acero WS SAE-01
Fabricación: cabeza estampada en caliente rectificado totalmente
Dureza cuerpo 61±1 HRc.
Tolerancia cuerpo g6
Dureza de la cabeza 45±5 HRc.
Fabricación standard en origen, consultar stock
DIN 1530 Forma D
